CBF02-TL01
OEM | ODM | WDS
| الكمية: | |
|---|---|

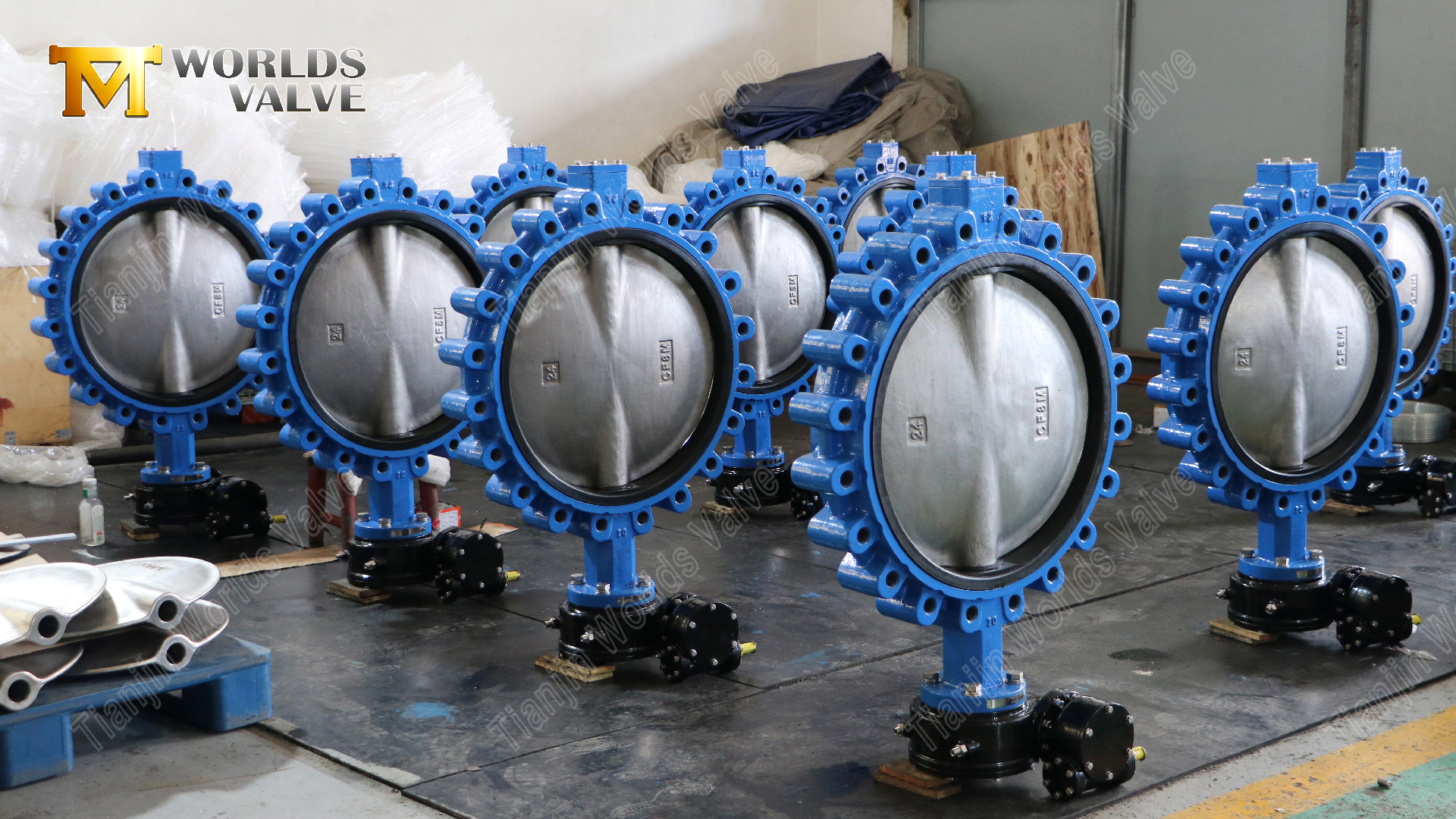

مفتاح أدائه هو مزيج المواد المتميزة: قرص **CF8M (الفولاذ المقاوم للصدأ AISI 316) المقاوم للتآكل** مقترن بمقعد **EPDM** مرن، مما يضمن إغلاقًا محكمًا يدوم طويلاً. يتيح التصميم المميز **الجسم على شكل LUG** سهولة التركيب والإزالة من جانب واحد من خط الأنابيب، مما يجعله مثاليًا لتطبيقات نهاية الخط أو عندما لا يكون من الممكن إزالة الحافة السفلية. نحن نقدم هذا الصمام بنطاق شامل من **DN50 إلى DN1200**، مما يلبي مجموعة واسعة من متطلبات المشروع.
Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF02-TL01-تحميل دليل التشغيل والصيانة

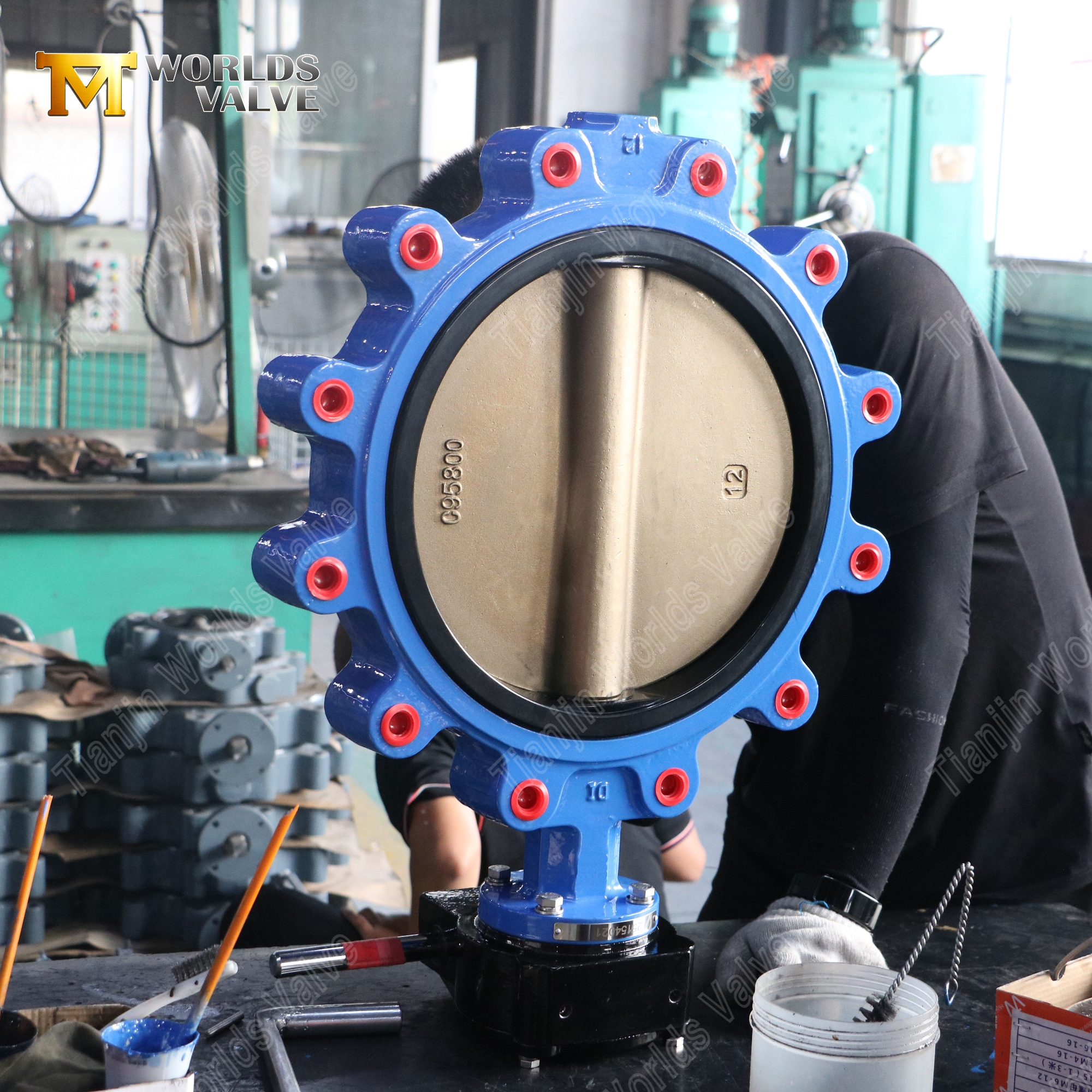

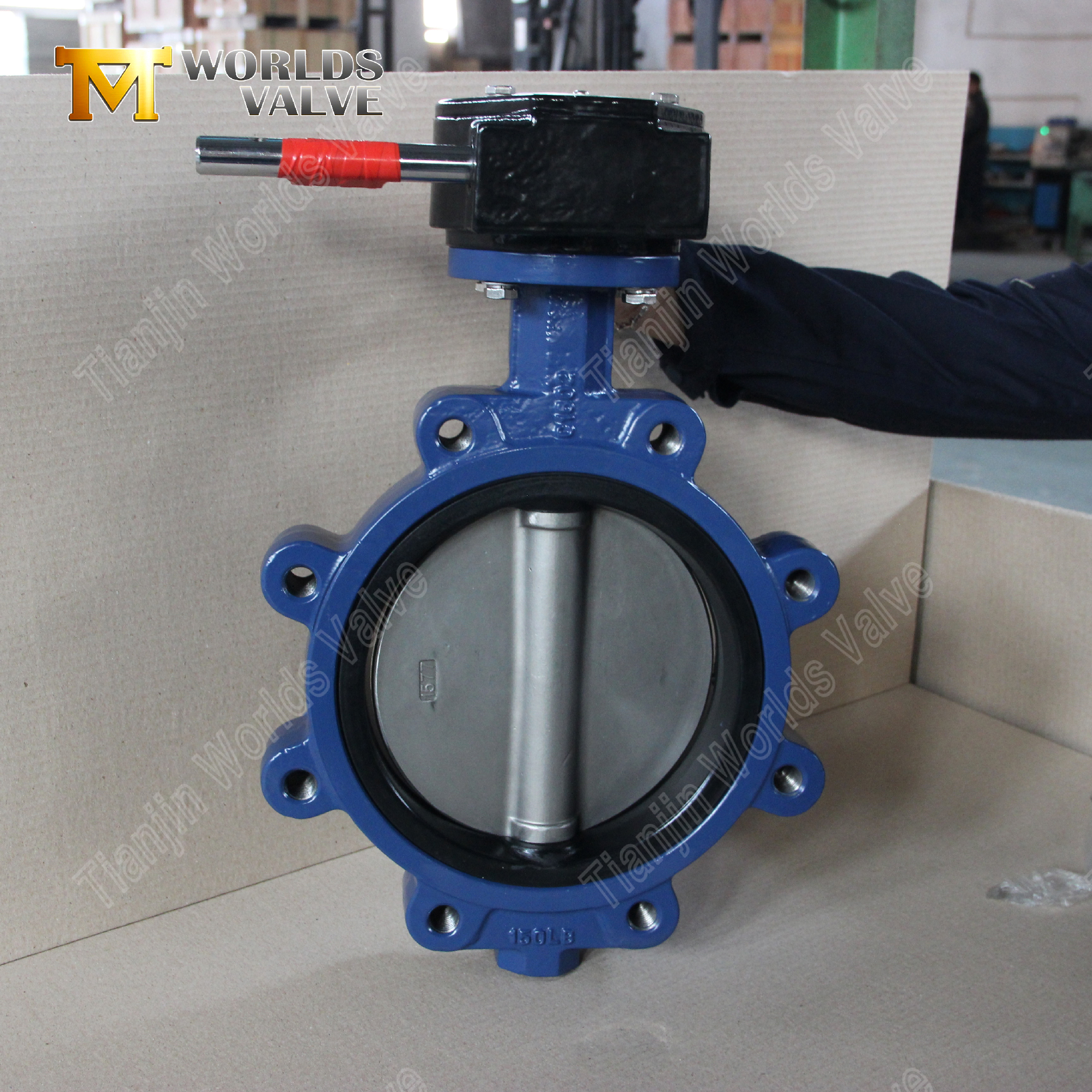

1. تصميم LUG قوي للتركيب المرن وخدمة نهاية الخط
تم تصنيع جسم الصمام بإدخالات ملولبة مدمجة (عروات)، مما يوفر مرونة استثنائية. يسمح هذا التصميم بربط الصمام مباشرة بشفة واحدة، مما يتيح سهولة الصيانة دون تفكيك قسم خط الأنابيب بالكامل. وهو مفيد بشكل خاص لخدمة نهاية الخط أو التطبيقات ذات النهاية المسدودة، مما يوفر اتصالاً آمنًا وموثوقًا.

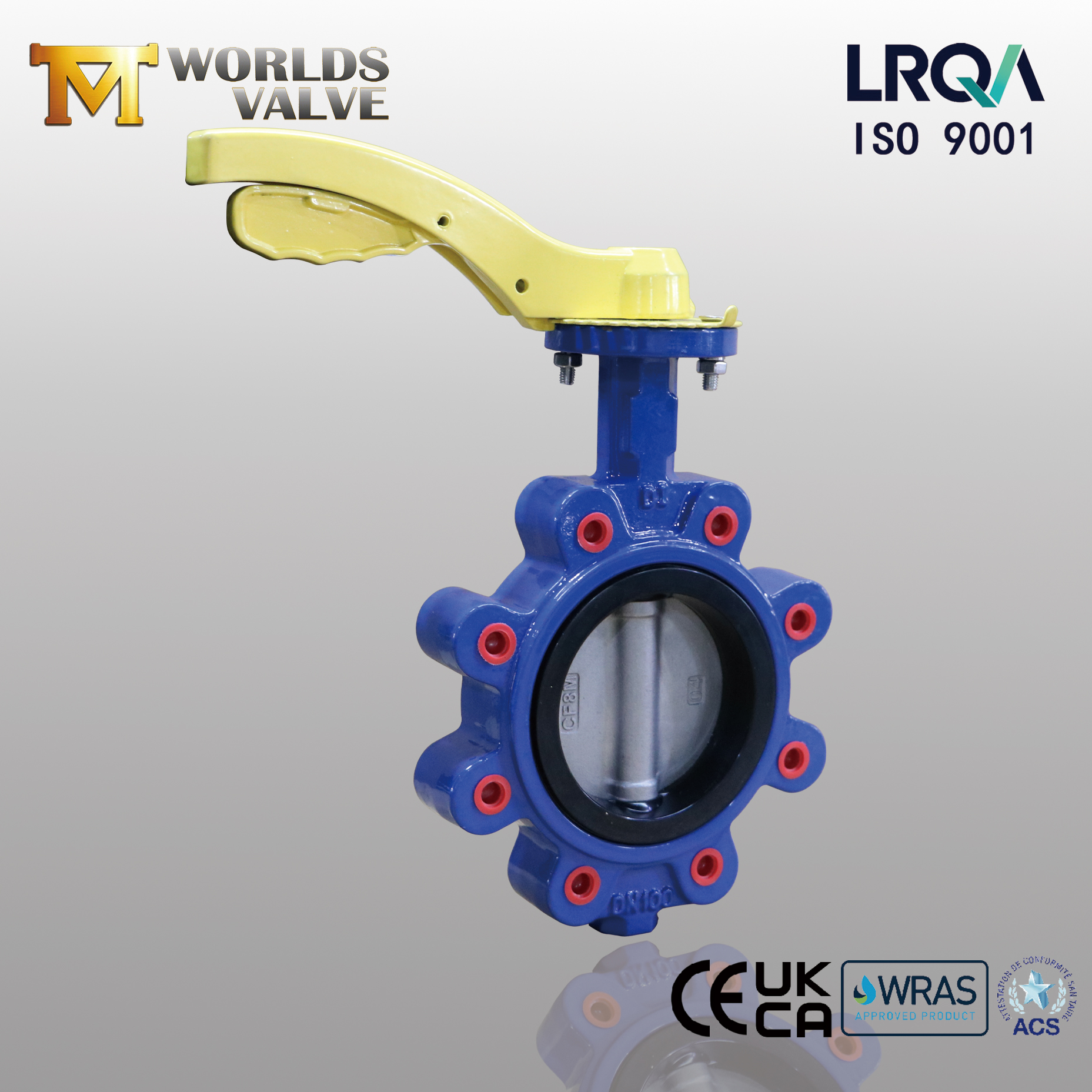

2. تشغيل المقبض اليدوي للتحكم المباشر والموثوق
يوفر هذا الصمام، المجهز بمقبض يدوي قوي، تحكمًا فوريًا وبديهيًا في تدفق السوائل. يوفر مؤشر الموضع المرئي (الموازي أو المتعامد للأنبوب) تأكيدًا واضحًا للحالة في لمحة سريعة. يضمن هذا التصميم البسيط والخالي من التروس التشغيل الموثوق به دون الحاجة إلى مصادر طاقة خارجية، مما يجعله مثاليًا لمهام التشغيل/الإيقاف القياسية.
3. مزيج مواد متفوقة للمتانة والختم المحكم
يوفر **القرص المصنوع من الفولاذ المقاوم للصدأ CF8M (AISI 316)** مقاومة متميزة للتآكل والتنقر، خاصة الناتج عن الكلوريدات، مما يضمن طول العمر في الماء والوسائط شديدة العدوانية. يوفر **مقعد المطاط الصناعي EPDM** مرونة إغلاق ممتازة، ومقاومة قوية للماء والعوامل الجوية، وأداء موثوقًا به عبر نطاق واسع من درجات الحرارة. يضمن هذا الاقتران عمر خدمة طويل مع الحد الأدنى من الصيانة.
4. نطاق واسع الحجم (DN50-DN1200) وقدرة الضغط العالي (PN16)
تغطي قدرتنا الإنتاجية نطاقًا واسعًا من DN50 إلى DN1200 ذات القطر الكبير، مما يلبي احتياجات كل من مشاريع خطوط الأنابيب القياسية والواسعة النطاق. تم تصنيف هذا الصمام لضغط **PN16**، وقد تم تصميمه للتعامل مع ضغوط النظام الأعلى بثقة، مما يضمن الإغلاق الآمن وسلامة النظام في التطبيقات الأكثر تطلبًا.
المعلمة | المواصفات |
نموذج | صمام الفراشة العروة (CBF02-TL01) |
الأحجام | DN50-DN1200 |
تصنيف الضغط | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
التصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 إن12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
قياسي | أسم B16.34 |
الجسم | حديد الدكتايل |
القرص | CF8M (الفولاذ المقاوم للصدأ AISI 316) |
Seat | إبدم |
الجذعية | SS431 |
الجودة المعتمدة والامتثال العالمي: نحن مصنعون ** حاصلون على شهادة ISO 9001 **. تم تصميم صماماتنا لتلبية المعايير الدولية ويمكن توفيرها لتتوافق مع **WRAS، وACS، وUKCA، وCE** وغيرها من الشهادات عند الطلب، مما يضمن القبول في الأسواق في جميع أنحاء العالم.
خبير تصنيع المعدات الأصلية / تصنيع التصميم الشخصي: باعتبارنا شريكًا متخصصًا في تصنيع المعدات الأصلية/تصنيع التصميم الشخصي، فإننا نقدم تخصيصًا واسع النطاق. بالإضافة إلى المواصفات القياسية، يمكننا تعديل المواد (على سبيل المثال، اللدائن المختلفة للمقاعد، والأجسام المغلفة)، وتصنيفات الضغط، وطرق التشغيل (التروس، والكهربائية، والهوائية) لتناسب مخطط مشروعك الدقيق.
المورد العالمي المعتمد: بفضل خبرتنا الواسعة في التصدير إلى عشرات البلدان، فإننا نفهم متطلبات المشاريع الدولية. يضمن فريقنا الدعم الاحترافي والتواصل الواضح والخدمات اللوجستية الموثوقة بدءًا من الاستفسار وحتى التسليم.
محطات معالجة وتوزيع المياه
أنظمة التدفئة والتهوية وتكييف الهواء (التدفئة، التهوية، تكييف الهواء)
أنظمة رشاشات الحماية من الحرائق
المياه الصناعية ودوائر التبريد
شبكات الري وإمدادات المياه
للحصول على عروض أسعار مفصلة ورسومات CAD أو لمناقشة تخصيص صمام الفراشة PN16 LUG لمشروعك، اتصل بشركة Tianjin Worlds Valve Co., Ltd. اليوم.
