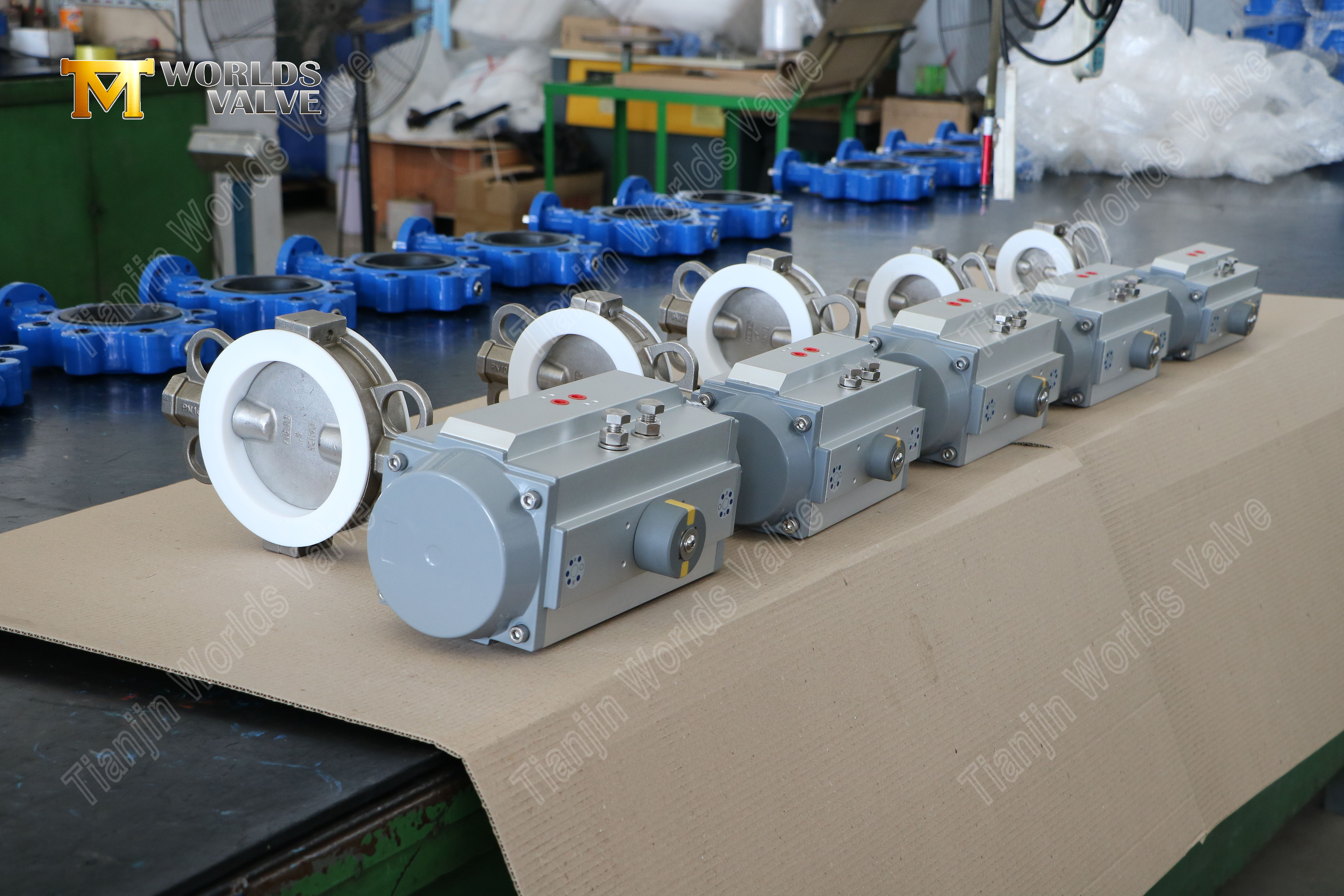

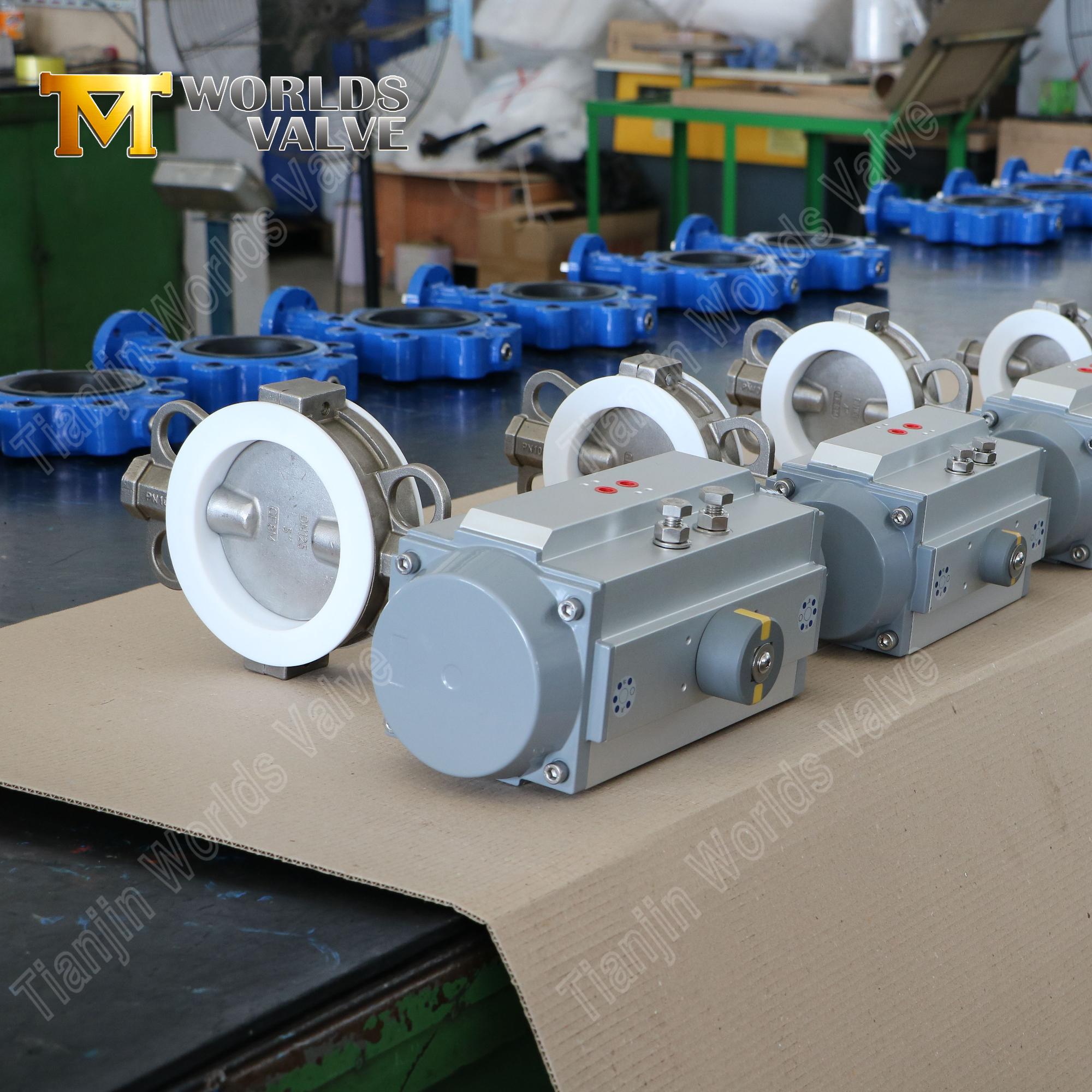

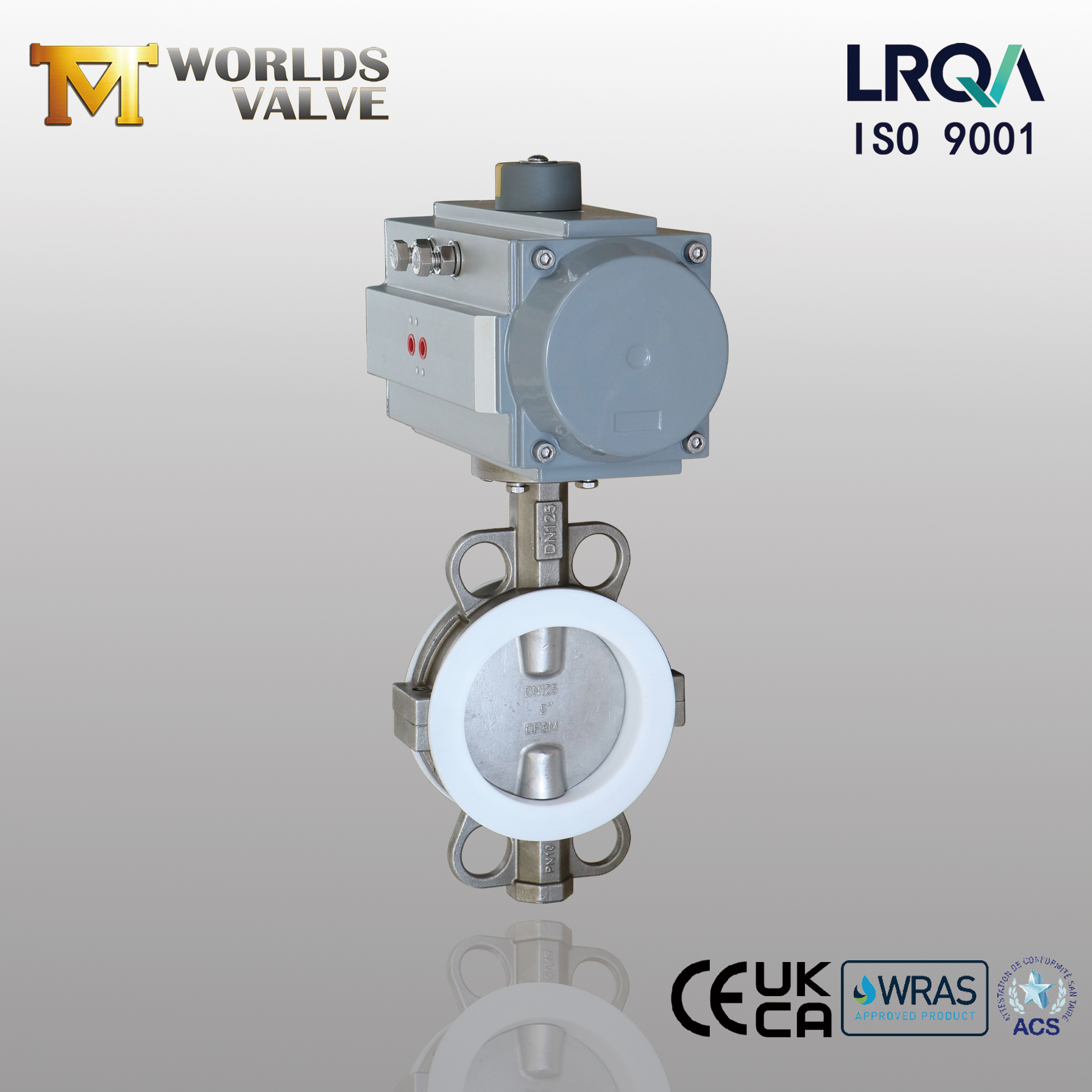

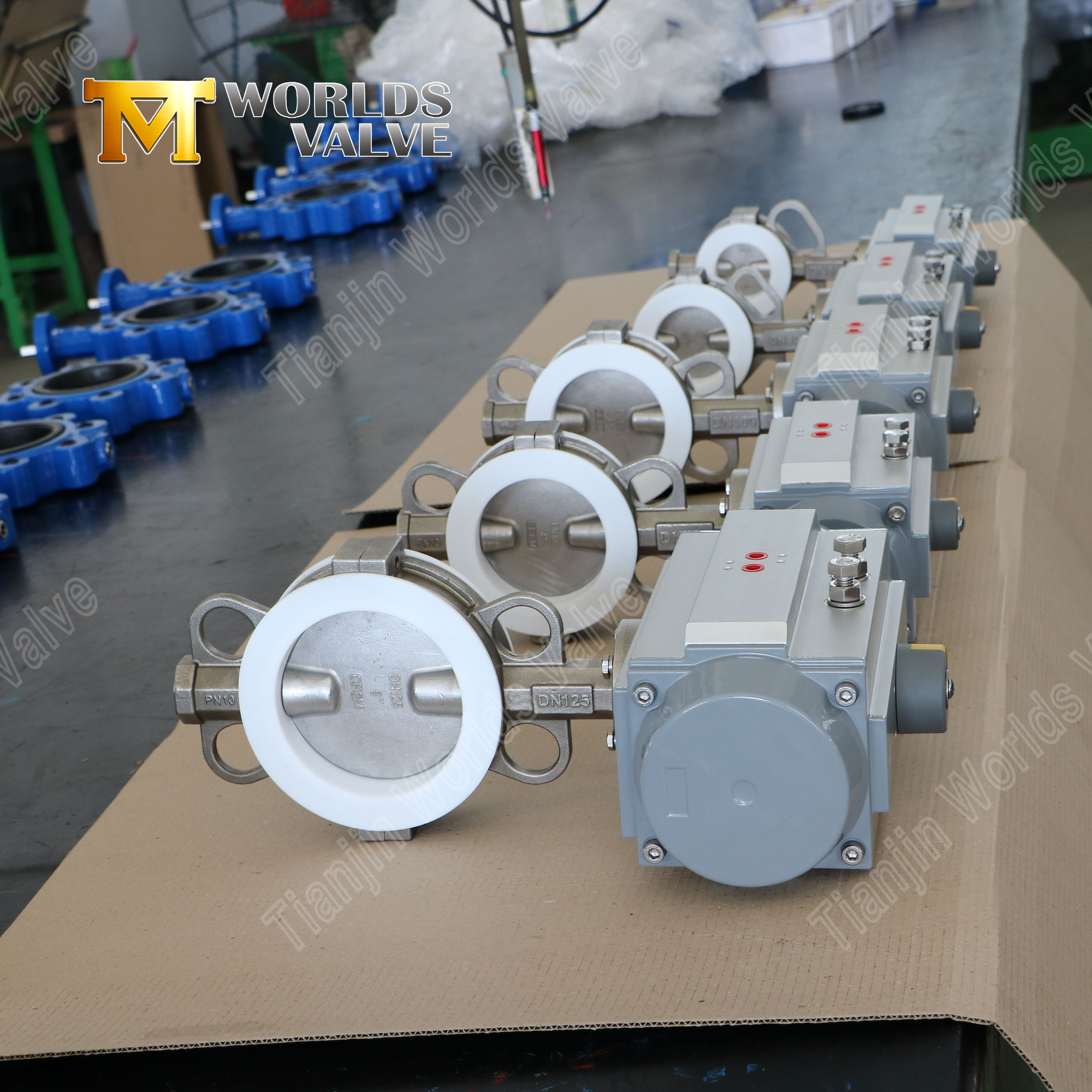

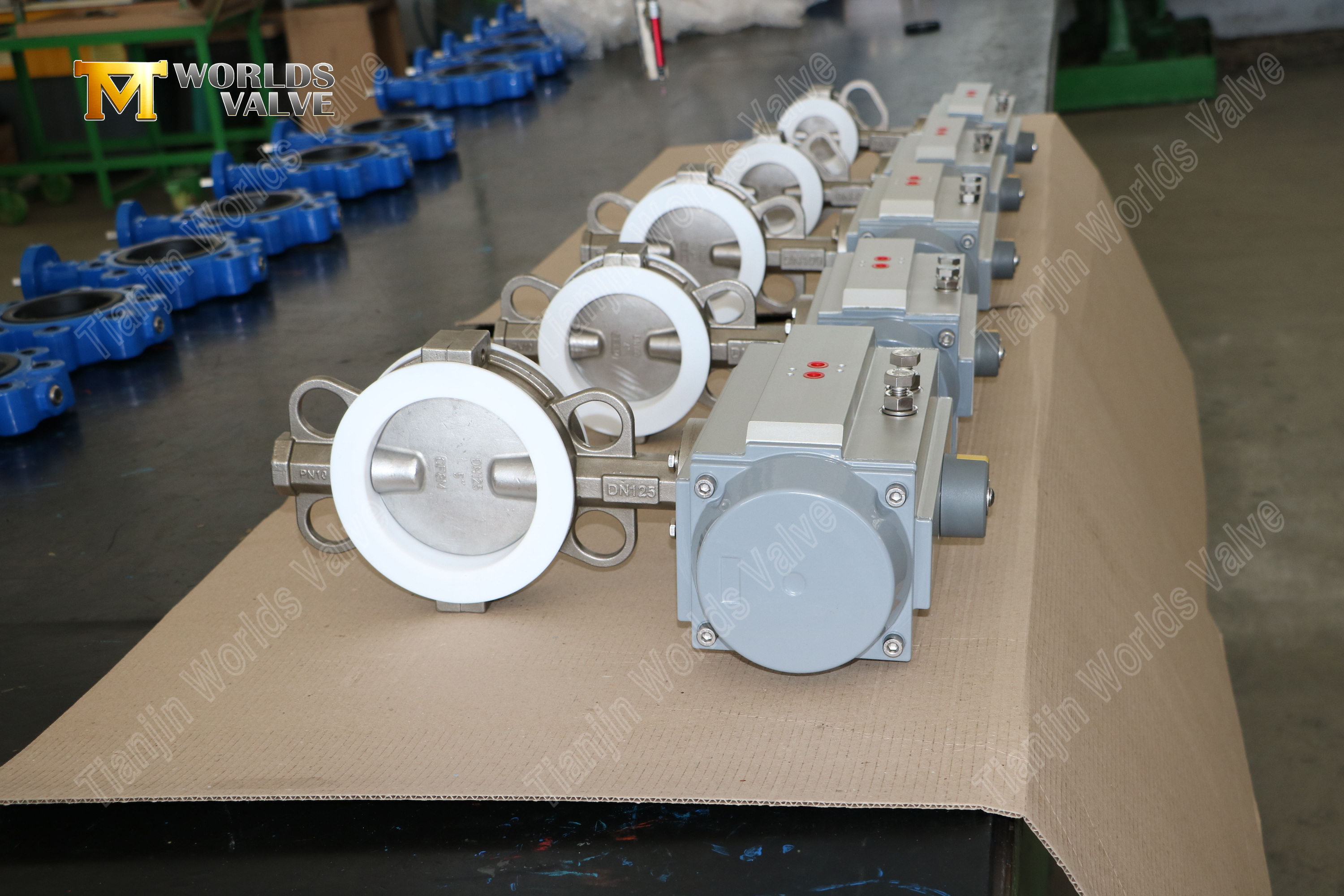

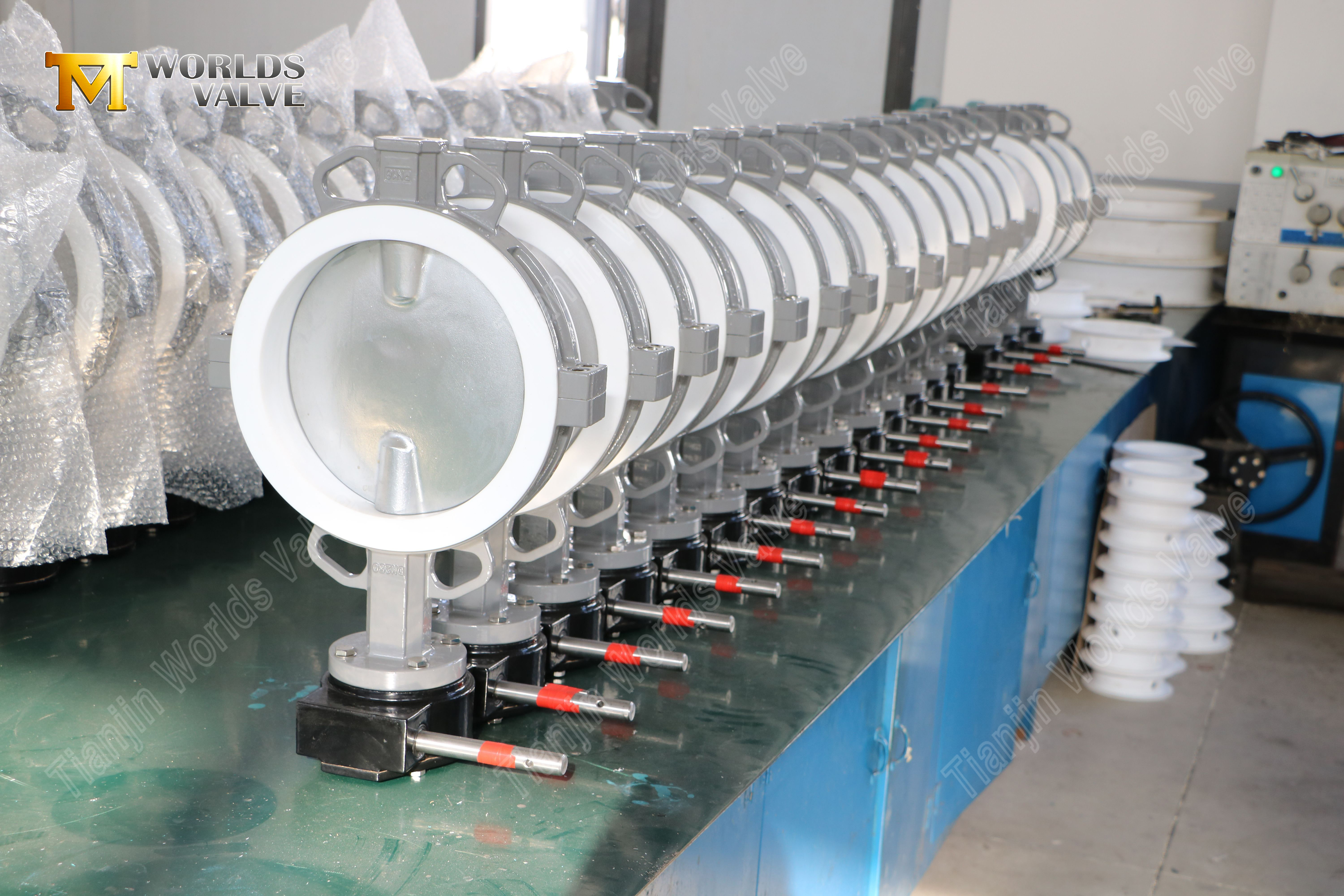

تقسيم الجسم ptfe مبطن صمام الفراشة SS مع التشغيل الهوائي | كفاءة مقاومة التآكل والصيانة الفائقة
شركة Tianjin Worlds Valve Co. ، Ltd. - ISO 9001 الشركة المصنعة المعتمدة
CBF05E-TA01-تحميل دليل التشغيل والصيانة
وصول سريع للقرص: يتيح إنشاء تقسيم الجسم لاستبدال القرص والمقعد دون إزالة الصمام من خط الأنابيب ، مما يقلل من وقت التوقف بنسبة تصل إلى 60 ٪.
لا يوجد اضطراب في خط الأنابيب: مثالي للأنظمة التي تتطلب التنظيف أو الصيانة المتكررة ، مثل عمليات CIP/SIP في الأدوية والصناعات الغذائية.
100 ٪ عزل وسائل الإعلام والتلوث الصفر：إن بطانة PTFE العذراء تغلف بالكامل جميع المكونات المبللة (الجسم ، القرص ، والساق) ، مما يضمن صفر ملامسة معدنية مع السائل. هذا يزيل مخاطر التآكل ويمنع التلوث الأيوني (على سبيل المثال ، الحديد ، ترشيح الكروم) ، حاسمة للتطبيقات عالية النقاء في الأدوية (امتثال FDA) وصناعات أشباه الموصلات.
الاملخم الكيميائي لا مثيل له：يقاوم PTFE جميع المواد الكيميائية ، بما في ذلك الأحماض المركزة (مثل حمض الكبريتيك 98 ٪) ، القلويات ، المذيبات ، والأكسدة عبر طيف الأس الهيدروجيني الكامل (0-14). هذا يضمن طول العمر في وسائل الإعلام العدوانية حيث تتدهور الصمامات المقعد المرن بسرعة.
SS316 الجسم والقرص: يوفر مقاومة تآكل ممتازة وقوة ميكانيكية ، مناسبة للبيئات ذات الضغط العالي ودرجات الحرارة العالية.
الأسطح المنقولة بالكهرباء: اختياري RA≤0.8µm الانتهاء من النظافة المعززة وتقليل التصاق الجسيمات.
مضغوط وخفيف الوزن: يقلل تصميم الرقاقة من متطلبات الوزن والمساحة بنسبة 30 ٪ مقارنة مع الصمامات على غرار العروة ، وهي مثالية للتركيبات الضيقة.
تسهيل التثبيت: يناسب الشفاه ANSI/DIN دون الحاجة إلى صواميل إضافية أو مسامير ، مما يؤدي إلى تبسيط الإعداد.
تصاعد المحرك ISO 5211: متوافق مع المشغلات الهوائية المزدوجة أو العائد الربيعي للتشغيل الآلي.
دقة تحديد المواقع العالية: يوفر التحكم الدقيق للتدفق مع ** 0.1 ° الدقة ** ، ضروري للتطبيقات الجرعات والخنق.
خيارات الانفجار المقاومة: المشغلات المتاحة مع شهادة ATEX أو IECEX للبيئات الخطرة.
ختم فقاعة محكم: يحقق EN 12266-1 Class A Class (Zero Leakage) في ضغوط تصل إلى PN10.
حياة الدورة الممتدة: يضمن سطح ختم PTFE المتانة لـ 20000 دورة حتى في الوسائط الكاشطة أو المسببة للتآكل.

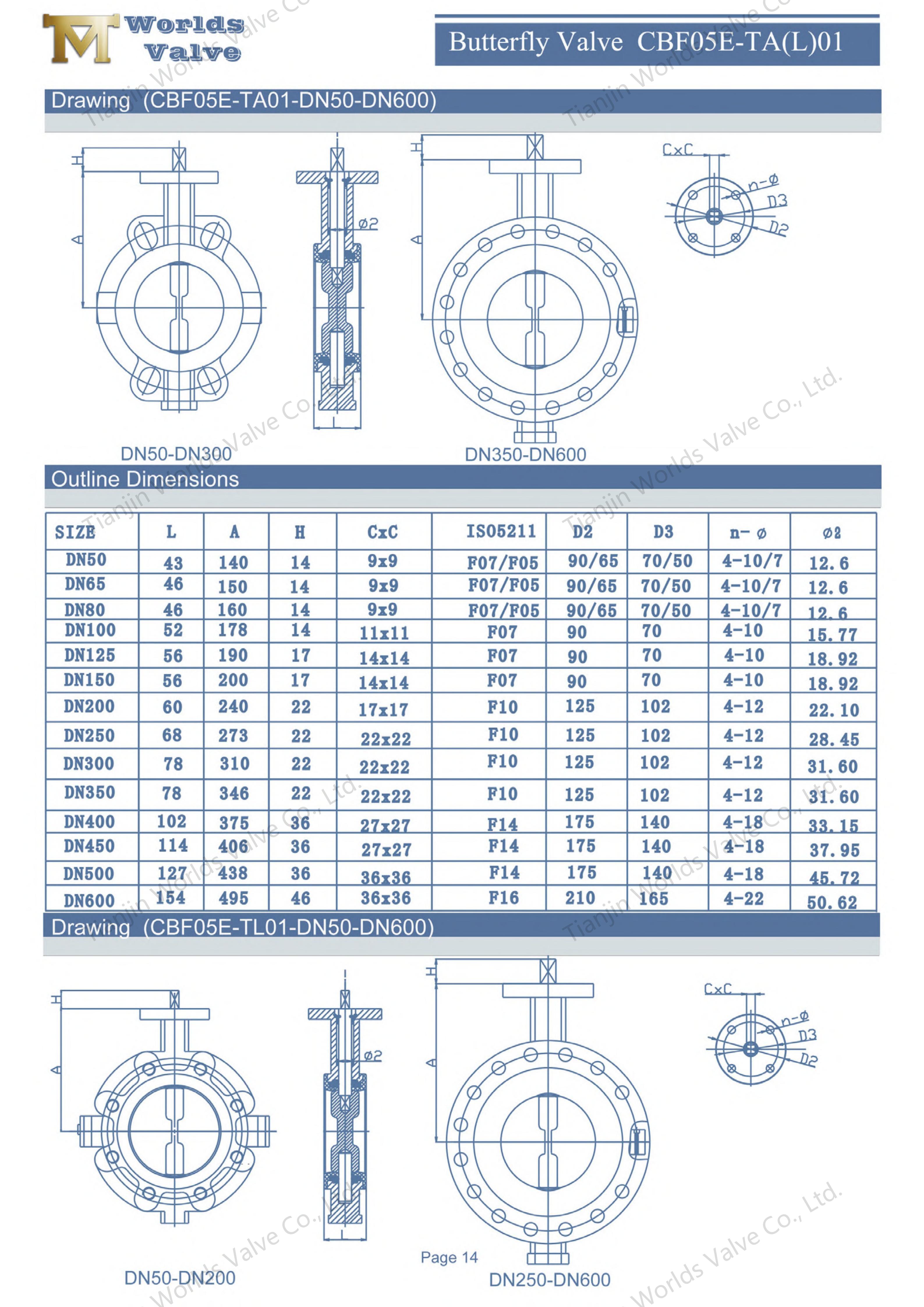

نموذج | CBF05E-TA01 |
الأحجام | DN50-DN1200 |
فئة الضغط | PN10 (10bar) PN16 (16bar) |
تصميم | API 609 EN593 BS5155 MSS SP-67 |
امتحان | API598 ISO5208 EN12266-1 |
اتصال شفة | ASME B 16.1 125LB ASME B 16.5 150LB BS4504 DIN2501 ISO7005 EN1092 |
شفة أعلى | ISO5211 (وفقًا لاحتياجات العميل) |
وجها لوجه | DIN558-1 API609 DIN3202 K1 ISO5752 BS5155 |
المعالجة الكيميائية: نقل حمض الكبريتيك وحمض الهيدروكلوريك والكلور.
الأدوية: أنظمة CIP/SIP ، توزيع المياه عالي النقاء.
معالجة المياه: الجرعات الكيميائية ، والترشيح ، والتحكم السائل.
الطعام والمشروبات: التعامل مع عوامل التنظيف العدوانية والمذيبات.
أشباه الموصلات: توصيل كيميائي فائق النشر في عمليات التصنيع.
صيانة سهلة: يسمح تصميم الجزء بالجسم بالتفتيش الداخلي السريع واستبدال الأجزاء.
مقاومة كيميائية متفوقة: تضمن بطانة PTFE الكاملة التوافق مع الوسائط الأكثر عدوانية.
تصميم لتوفير الفضاء: يقلل التثبيت على غرار الرقاقة من متطلبات الوزن والمساحة.
أتمتة جاهزة: يتيح التشغيل الهوائي التكامل في أنظمة التحكم الآلية.
شهادة عالمية: يتوافق مع معايير CE و UKCA و WRAS و ACS للأسواق الدولية.
مرونة التخصيص: حلول مصممة لشركاء OEM/ODM ، بما في ذلك تعديلات المواد والأبعاد.
