CBF04-TA01
OEM
| الكمية: | |
|---|---|
ميزة المنتج ：
التثبيت دون تقييد في اتجاه التدفق.
انخفاض الوزن والأبعاد الكلية.
فقدان الضغط المنخفض وخفض تكاليف الطاقة.
قيم KV / CV عالية.
من السهل التنظيف والتطهير لأنظمة المياه الصالحة للشرب وما إلى ذلك.
التنظيف الذاتي (لن يتم احتجاز أي بقايا).
مقاومة جيدة للتآكل.
حافظة
المعلمات الفنية ：
مقاس | DN50-DN150 | DN50-DN900 |
ضغط العمل | 16bar | 10bar |
صدَفَة | 24bar | 15bar |
ختم | 18bar | 11bar |
درجة حرارة التشغيل | -20 ℃ ~+180 ℃ | |
بيئة التشغيل | نظام الصابورة و bilge المعالجة الكيميائية النباتات تحلية المياه منصات الحفر مياه الشرب مسحوق جاف الغذاء والمشروبات نباتات الغاز HAVC صناعة التعدين صناعة الورق معالجة الرمال مياه البحر صناعة السكر معالجة المياه التقنية الحرارية مياه الصرف | |
القيادة طريقة | يُسلِّم رافعة معدات الدودة كهربائي هوائي | |

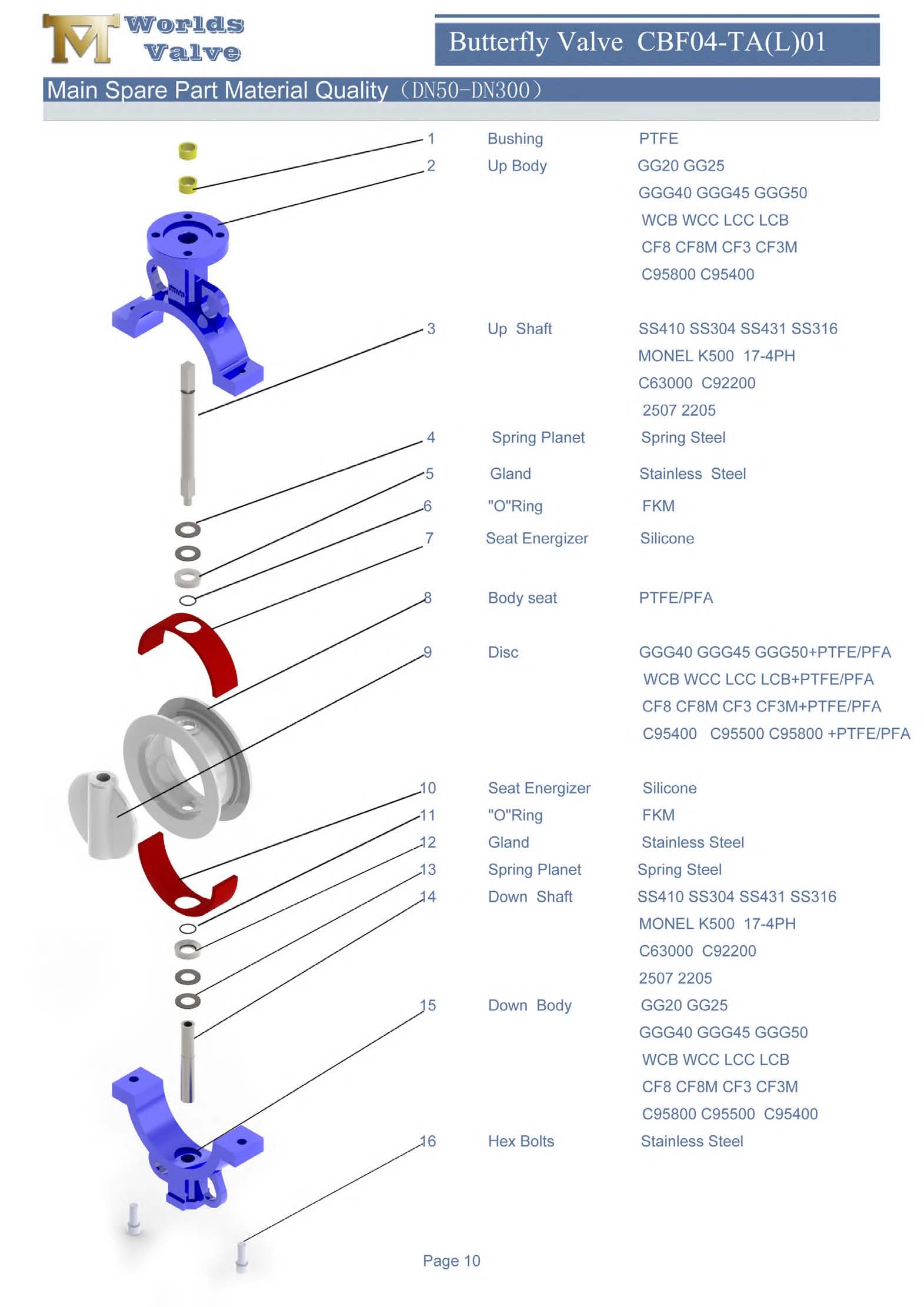

المواد الرئيسية:
اسم | مادة |
جسم | الحديد الزهر الحديد الدكتايل الصلب الكربوني الفولاذ المقاوم للصدأ البرونز |
القرص | PTFE الحديد الدكتايل الصلب الكربوني الفولاذ المقاوم للصدأ البرونز |
رمح | الفولاذ المقاوم للصدأ مونيل K500 |
Seat | PTFE |
المعيار التنفيذي:
التصميم معيار | en 593 ، MSS SP67 API 609 BS5155 |
التفتيش والاختبار | API 598 ISO 5208 EN 12266 |
نهاية المعيار | ANSI B16.1 CL. 125lb & b16.5 cl. 150 رطل كـ 2129 جدول D&E BS 10 Table D&E DIN 2501 PN6 ، PN10 و PN16 EN 1092 PN6 ، PN10 و PN16 ISO 2531 PN6 ، PN10 و PN16 ISO 7005 PN6 ، PN10 و PN16 KS B 1511 / JIS B 2210 5K و 10K MSS SP44 CL. 150 رطل Awwa C207 SABS 1123 الجدول 1000/3 والجدول 1600/3 |
وجها لوجه | ISO 5752 و EN 558 و MSS SP67 و API 609 DIN3202 |
شفة أعلى | ISO 5211 |
